製品

  • TonKorスチールデュアルポスト杭打ち式地上設置架台

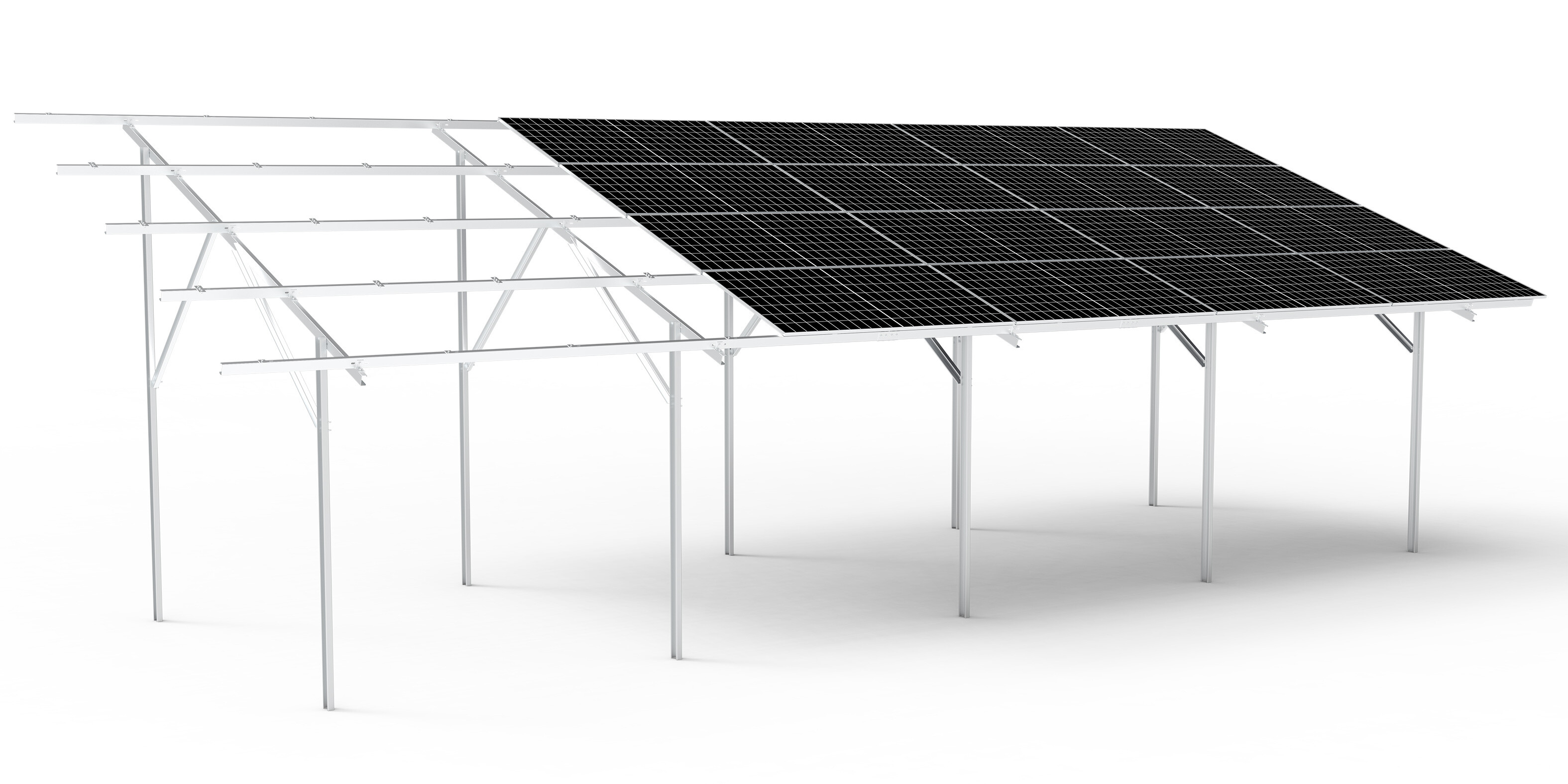

TonKorスチールデュアルポスト杭打ち式地上設置架台
溶融亜鉛メッキ鋼製の地上設置架台システムで、デュアルポストと杭打ち基礎を使用しています。大規模およびユーティリティ規模のPVサイト向けに設計されており、高速設置、高い風/雪荷重耐性、低総コストでの長寿命を実現します。
今すぐ問い合わせる
メールを送信

製品紹介

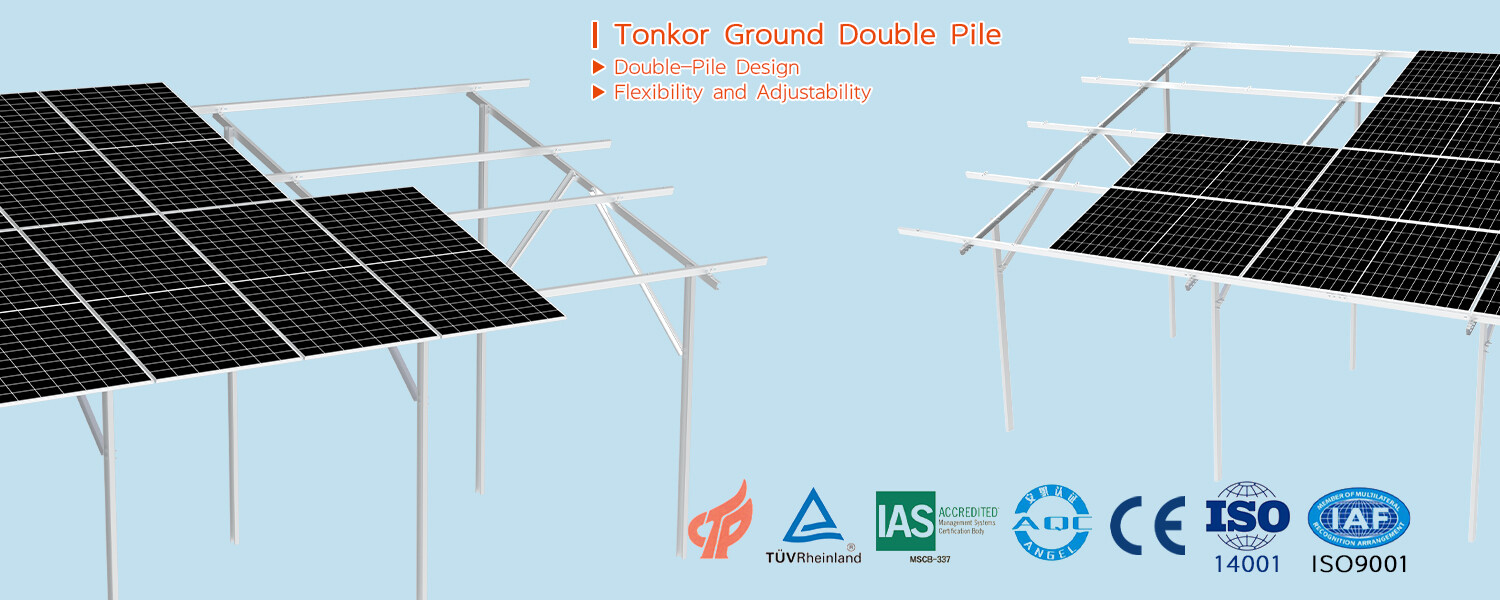

地上カーボンスチール

製品紹介

     TonKor Steel Dual Post Pile Driven Ground Mountは、中～大規模太陽光発電所向けに最適化されたコスト効率の高い架台ソリューションです。主要部材は溶融亜鉛めっき鋼材で製造され、優れた構造強度と耐食性を発揮します。簡素化されたデュアルポストフレームと共有ブレースにより部品点数と現場作業を削減。コンポーネントは事前組立済みで納入され、設置が迅速化されます。本システムは施工誤差を許容し、不整地に対応、縦置き・横置きのフレーム有無モジュールに対応可能です。杭打ち基礎を採用することで土木工事を短縮し、プロジェクトスケジュールを加速させながら長期的な安定性を維持します。

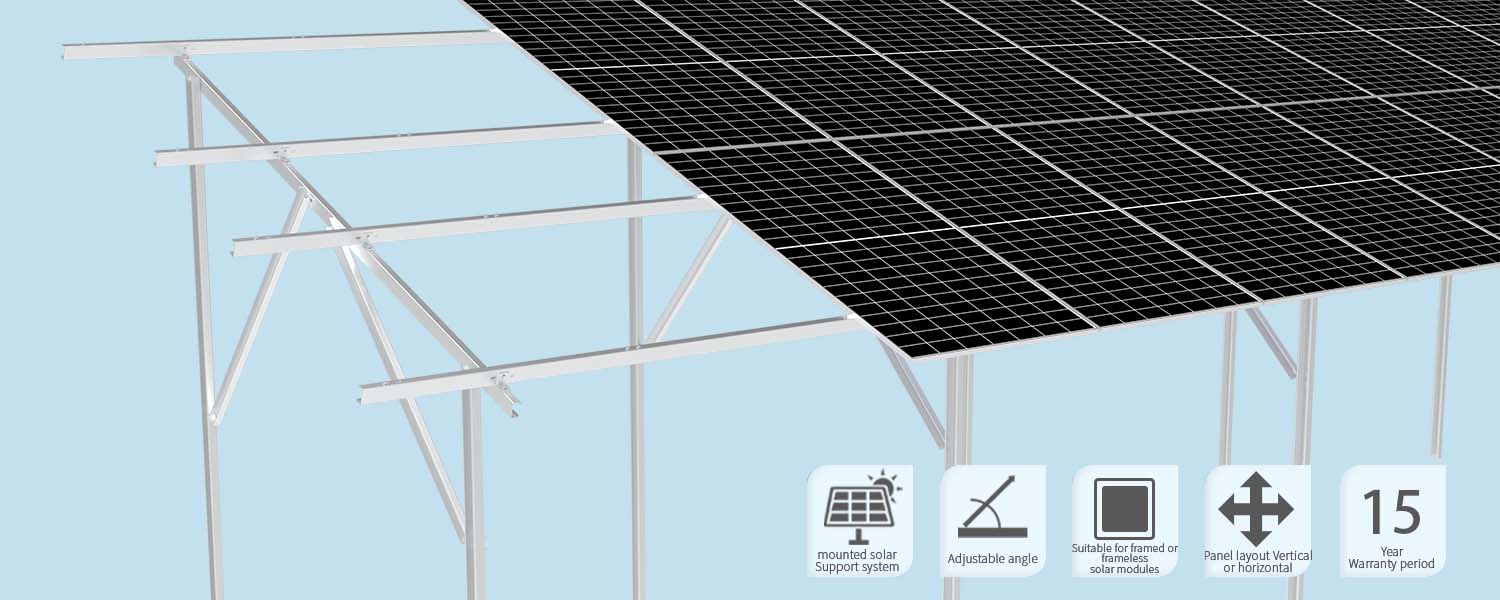

2×10 地上カーボンスチール光伏せ支枠

主な利点

◆工場事前組立、切断・穴あけ不要
    主要サブアセンブリが事前組立済みで納入されるため、現場作業は工具が最小限で反復可能。設置時間と人件費を削減します。

◆最適化されたデュアルポスト構造
   補強ビームと対角ブレースが高い荷重容量を実現しつつ材料使用量を削減、強度対コスト比を向上させます。

◆広範なサイト適応性
    調整可能なレールとスロットにより東西南北の許容誤差を確保、杭のばらつき、緩やかな起伏、ストリングレイアウト変更に対応します。

◆迅速な杭施工
   杭打ち基礎はコンクリート作業を最小化し、重機使用時間を削減、大規模サイトでも予定通りに工程を進められます。

◆長期的な耐久性
   内外溶融亜鉛めっき鋼材により強力な耐食性を確保、安定した低メンテナンスライフサイクルを実現します。

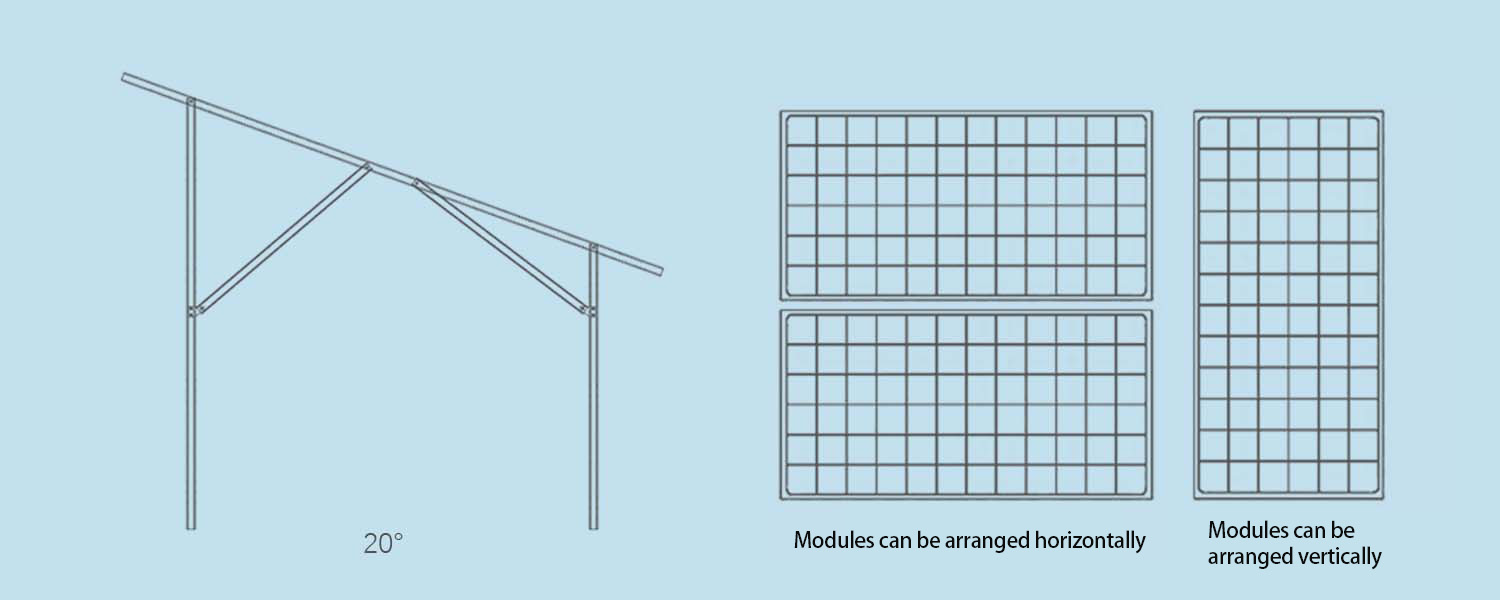

q1

適用範囲 & 構成

◆傾斜角度:0°–60° (プロジェクト別)

◆モジュール種類:フレーム有またはフレーム無し

◆モジュール向き:縦置きまたは横置き

◆典型的な用途:大規模商業・公益事業用地面上プラント、平坦または緩勾配地形

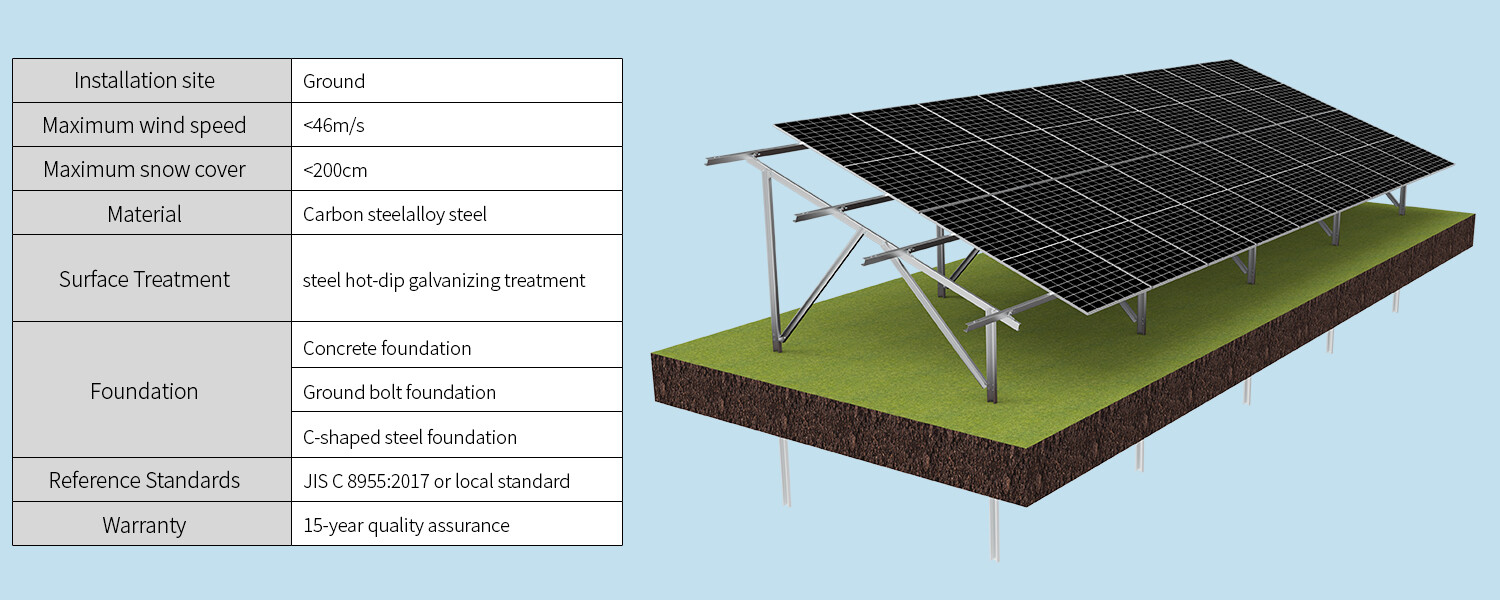

2×10地上カーボンスチール光伏せ支枠 双杭縦枠2

サービス & サポート

◆専門的な製品説明とクイックスタートトレーニング
◆エンジニアリングサポート付きプロジェクト別地上設置ソリューション（レイアウトと荷重）
◆設置ガイドと準備・試運転中のオンライン支援
◆15年間の構造保証と継続的な技術サポート

f3b2202e59a3c7d2f93c863a08f48b8f

工場から現場へ - 迅速・追跡可能・設置準備完了

◆鋼製部品: コイル → 成形・溶接 → 精密打抜き → 溶融亜鉛めっき → QC → キット梱包 → 出荷。

◆アルミ部品: インゴット → ビレット・押出 → 陽極酸化 & 仕上げ → QC → キット梱包 → 出荷。

◆保証項目: 寸法検査、コーティング厚さ、溶接試験。

◆効率性: プロジェクトラベル付きキットにより現場選別を削減、設置を迅速化。

◆結果: 清潔で耐食性のある部品が最初から正確にフィット。

ネット2

認定された信頼性

       自社工場で製造され、世界中の屋上や地上サイトに設置されるすべての架台キットは、ISO認証プロセスに基づいて生産され、第三者機関による試験（CE/SGS）で検証されています。押出・溶融亜鉛めっきから最終QC・梱包まで、一貫した品質管理と短納期を実現するため、全工程を自社で管理しています。キットには図面と設置ガイドがプロジェクトラベル付きで同梱され、迅速なエンジニアリングサポートと15年間の製品保証が付帯します。
レイアウトと風雪データを共有いただければ、最適化された設計と見積もりを迅速にご提供します。
